SFP路由器 + ODI猫棒替代上海电信SDN智能网关

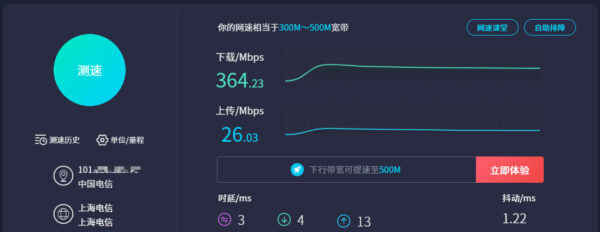

家里接入上海电信300M宽带,装宽带自带了SDN智能网关,也就是常见的光猫。最近居家办公老是掉链子,不能忍,于是买了个SFP猫棒桥接路由搭配AP改造家庭网络,目前网速稳定。此文记录折腾过程备用。

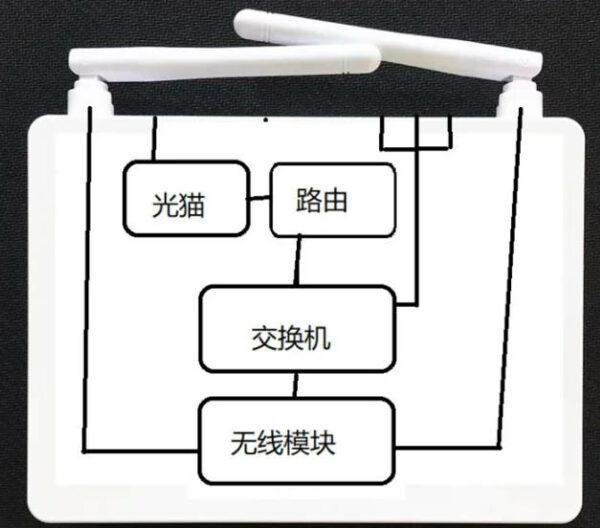

一般日常所说宽带服务商提供的光猫结构如下,包含了光猫、路由、交换机、无线模块几个部分,光猫负责光电转换、路由负责外网、交换机负责内网、无线模块提供Wi-Fi信号,宽带提供商采购设备的成本极低,所以基本上光猫够用,路由、交换机、无线模块就难说了。

这次折腾也就是让各个设备各司其职,ODI猫棒替代光猫,ER-X-SFP路由负责路由、交换机功能,Unifi AP AC负责提供Wi-Fi信号覆盖。

使用到的硬件设备:

  • ODI猫棒,淘宝价两百多
  • UBNT ER-X-SFP路由,海鲜市场四百
  • UBNT Unifi AP AC,海鲜市场四百多

准备工作

折腾之前先要获取上网账号的相关信息,网上很多教程,实际上海电信需要的只有LOID、宽带账号、宽带密码。

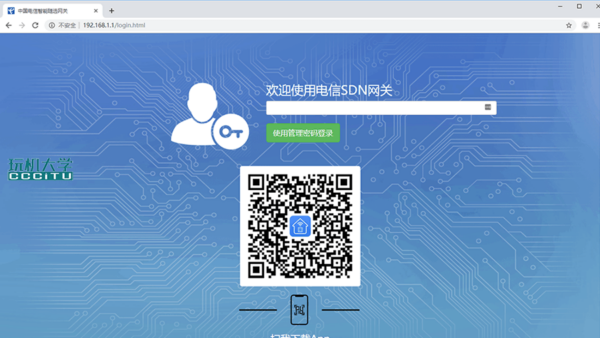

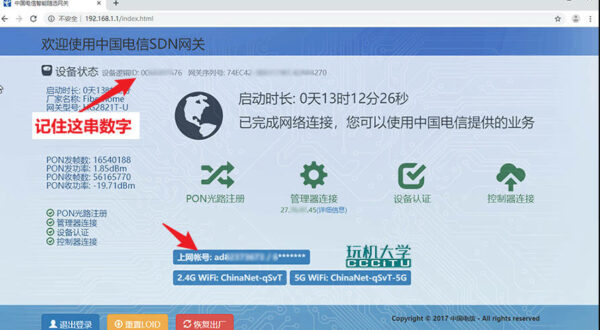

首先使用宽带服务商提供的光猫,连接网络后,进入192.1268.1.1,使用SDN智能网关管理密码sdn123456登陆后可以获取到LOID(设备逻辑ID)。

上网账号后台可以看到,密码看不到,以可打中国电信10000号获取。

UBNT ER-X-SFP路由器设置

UBNT ER-X-SFP这款路由比较小众,设置全英文,而且这款路由只有千兆,折腾猫棒的用户大部分是为了突破千兆的,所以几乎没有几个用户用他,教程很少。

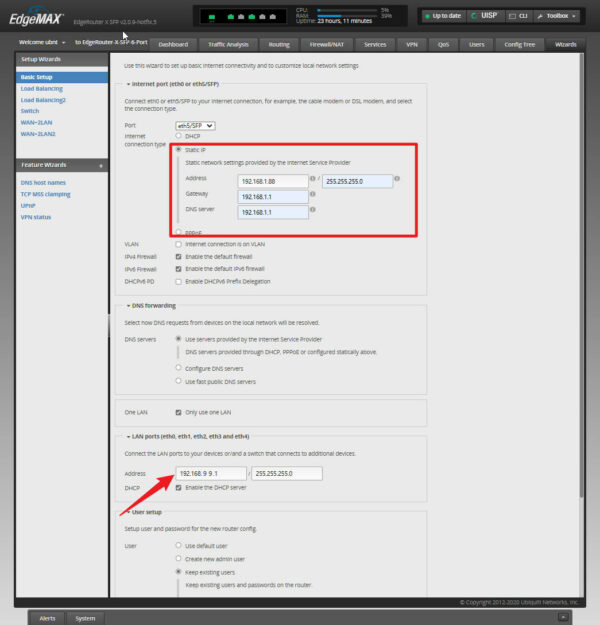

可以参考官方的手册,先把猫棒插入SFP口,接好光纤,登陆UBNT后台。这一步同时要参考B站视频,进Wizard设置SFP口为WAN口,并设置静态IP,同时LAN需要设置不同的网段,LAN口使用默认的192.168.1网段后边会进不去ODI的设置界面,设置后如下,保存并重启路由,之后就可以拔网线换网口。(按照如下设置好以后路由器管理就要进192.168.99.1)

ODI猫棒设置

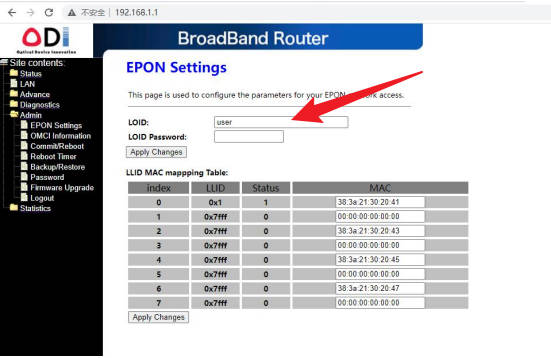

ER-X-SFP设置好之后在浏览器打开ODI猫棒管理后台192.168.1.1,登陆账号密码一般是商家会给出,由于没有IPTV的需求,因此VLAN ID就用不上,ODI猫棒这里只需要进入EPON设定把LOID填入,然后appy changes并重启猫棒。

UBNT ER-X-SFP路由器拨号上网设置

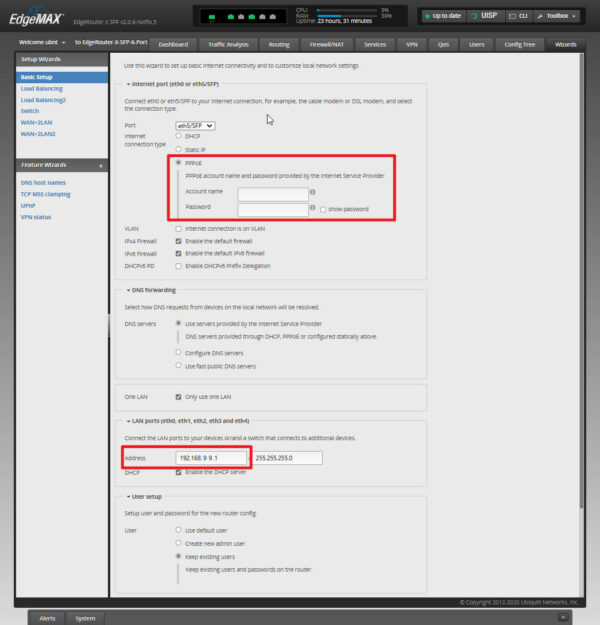

ODI猫棒设置好并注册成功后,需要用路由器拨号上网。当然猫棒也可以拨号,但是猫棒本身性能比较弱,交给路由器拨号性能会好一点。打开我们上一步路由器设置里设置的新的管理地址,我这里用的是:192.168.99.1,把静态IP重新设置为PPPoe上网,账号和密码用从电信获取的账号密码,记得LAN口继续设置为192.168.99.1。

至此,SFP路由器 + ODI猫棒替代上海电信SDN智能网关上网的工作基本完成,电脑接入SFP路由器后就可以正常上网。接下来就是使用AP设置WiFi,我这里使用了UBNT家的UAP AC Pro,因此搭配Unifi Network Controller,可以很方便的管理UAP设置网络,使用其它无线路由的可以网线接上之后继续在无线路由器上设置。

参考资料:

EdgeRouter – 通过设置向导进行快速配置 (ui.com.cn)

低成本升级2.5G光猫方案——猫棒+光纤收发器! – 知乎 (zhihu.com)

突破千兆宽带|猫棒加 TP XDR5480 帮你轻松实现_哔哩哔哩_bilibili
