DIY无线鼠标增强信号,解决延迟卡顿

前段时间在家组装了一台台式电脑式,配了罗技M330的无线鼠标,用了没多久就发现鼠标卡顿无法移动。

一开始以为是鼠标电池电量不足,但换了电池没有任何改善。又试了一下在其他电脑上用的很好的无线鼠标,还是不行。网上搜索了一通,有说要把休眠唤醒功能打开的,有说要改注册表的,统统不靠谱。也有说是WiFi信号干扰的、机箱屏蔽的,这个看起来倒是挺靠谱的,但是一通操作之后还是没有明显改善。只能祭出阿Q精神,忍了一段时间。

最近用电脑有点多,鼠标卡顿的情况一直出现,实在是没办法忍受了,于是又在网上一通搜索。这次倒是发现知乎上一个有意思的回答,鼠标在无线接收器下方可能是造成信号不稳的原因。但无奈因为书桌设计,机箱和鼠标相对位置无法改变,似乎还是无解。

不过这次倒是想到了另一个思路。小时候看电视,经常信号不好,买个大天线,去动动天线信号就好了。鼠标和鼠标接收器其实也就是发射、接收装置,信号不好是不是加强下天线就好了呢。这一想,还真找到了出路,一番操作把无线鼠标接收器和鼠标的天线都加强了一下,最后彻底解决了信号不好的问题。现在鼠标用的非常流畅,至于是不是电池会耗得更快就不知道啦。

以下也给大家介绍下如何改造无线鼠标增强信号,这样应该可以解决各种信号不稳定的情况。

改造无线鼠标接收器增强信号接收

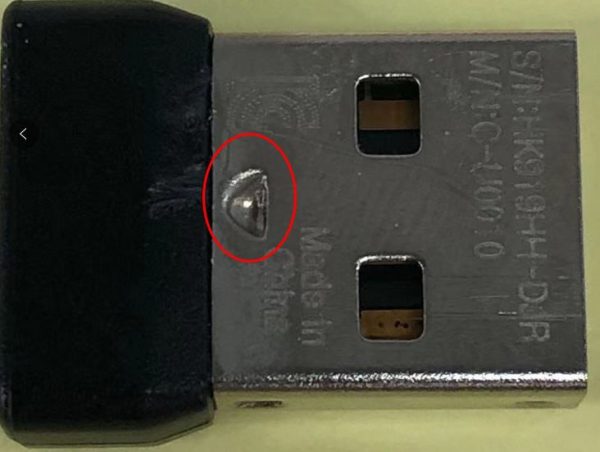

大家常见的无线鼠标接收器应该都长底下这样。红圈这个位置有一个凹坑,实际是个卡子,卡住黑色塑料壳体的。我们用小刀把它撬起来就能把塑料壳取下。

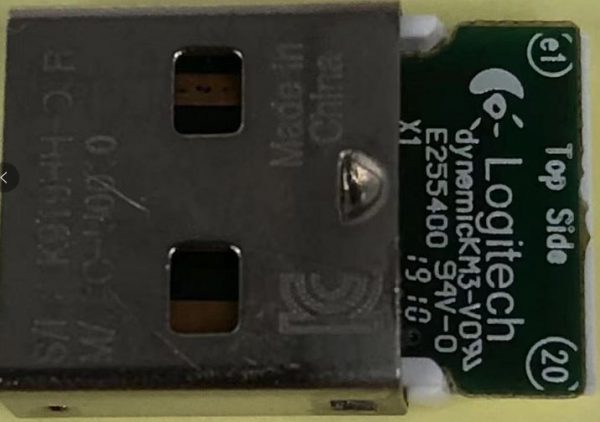

我们把外壳取下之后接收器内部长这样。

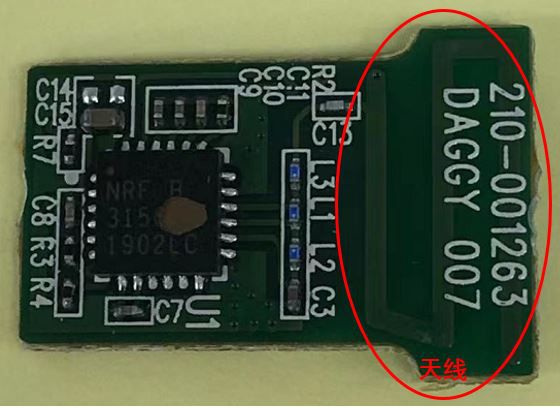

电路板拿下来之后,背面就能看到接收器天线。大家的鼠标接收器电路设计都差不多,天线一定是一根长长的铜线结构。只要找到一条很长的电路,一头没有焊接任何元器件,基本上就是天线了。

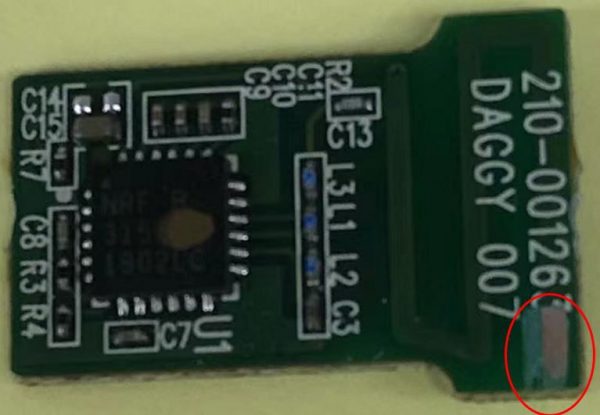

把天线表面的绝缘层挂掉一点,找一根铜丝,用电络铁焊接上,就大功告成啦。

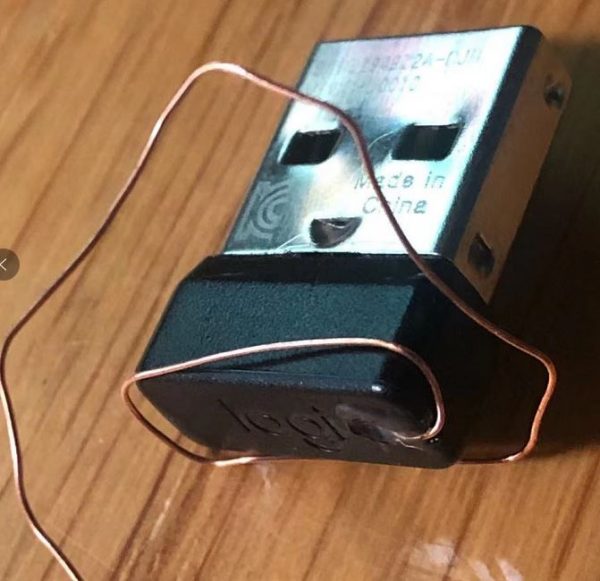

把塑料外壳再装上,最后的成品长这样。

虽然不太美观一点,但信号接收能力是一定增强了,所谓黑猫白猫,能抓到老鼠就是好猫,大概就是这样子。如果读者你对外观有要求,可以自己再想办法美化一下,不过注意美化的时候不要再拿金属盖子把他盖住了,也尽量不要减少天线的接收面积。

改造无线鼠标增强发射信号

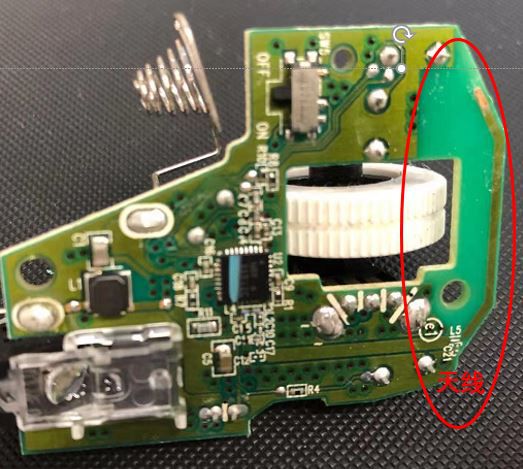

鼠标和接收器一样,打开鼠标,取出PCB板,找到一根长长的一头没有焊接元器件的铜丝,这就是天线。

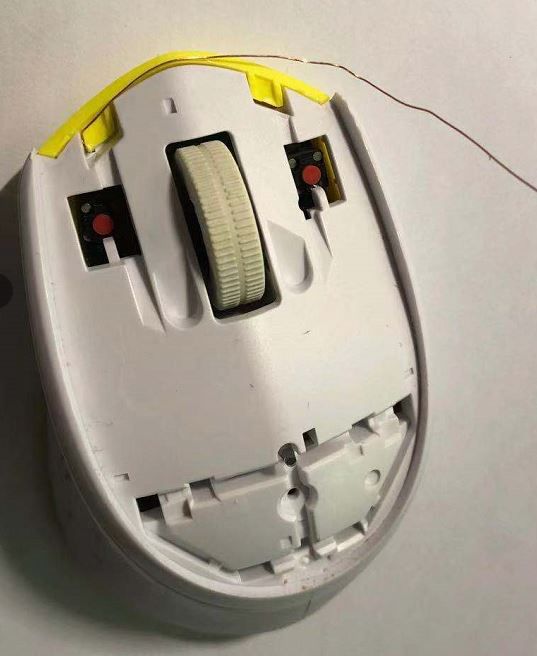

同样的操作,我们再天线上再加长一些。因为本案例里面接收器再鼠标上方,说明需要加强向上发射的信号,所以我把引出了的天线再超上方布置了一下。最后的成品如下。

本次改造总计花费2小时,其中1.5h在找电络铁、铜丝,0.5h在改造。成本忽略不计。改造难度不大,需要有一定的动手能力。DIY之后无线鼠标的信号明显增强,不再有任何卡顿的情况,非常完美的一次操作。

希望对大家有所帮助
